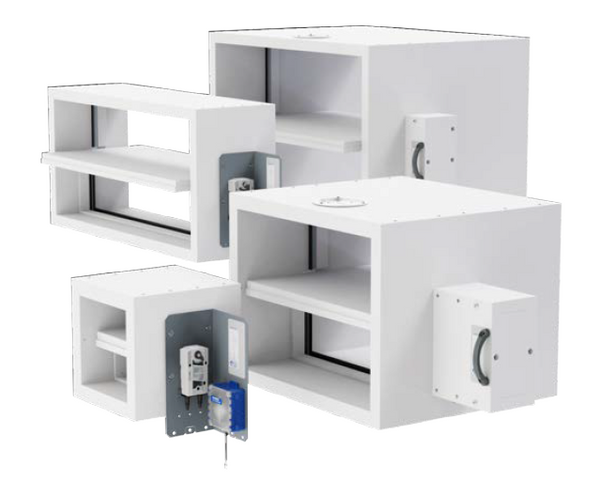

EK2-EU

Mechanikus füstelvezető rendszerekhez és túlnyomásos szellőztető rendszerekhez, valamint légpótlás biztosítására


Négyszögletes füsgázvezérlő csappantyúk szellőztető funkcióval a hő- és füstelvezetéshez mechanikus füstelvezető rendszerekhez, légpótlás biztosításához és túlnyomásos szellőztető rendszerekhez

  • CE-megfelelőséggel rendelkező füstgázvezérlő csappantyú az EN 12101-8 szerint
  • Megfelel a füstgázvezérlő csappantyúk lehető legmagasabb teljesítményjellemzőinek az EN 13501-4 osztályozási szabvány szerint
  • Használható teherhordó szerkezetekben (szilárd és szerelt falak és födémek) a tűz integritásának biztosítása érdekében (tűzszakasz képzés)
  • Hő- és füstlevezető rendszeri légcsatornákhoz, aknákhoz.
  • Túlnyomásos szellőztető rendszerek, mechanikus füstelvezető rendszerek, gázoltó rendszerek és légpótlás biztosítására
  • Vezérelő jel a tűzjelző rendszerről, és integrálható a központi épületfelügyeleti rendszerbe a TROXNETCOM-mal
  • Távjelzés nyit / zár motorokkal és végállás visszajelzéssel
  • Cmod = a füstelvezetéshez és a szellőztetéshez a kombinált rendszerekben, és így a térfogatáram szabályozás köztes lezárólap állással megvalósítható
  • Névleges méretek 200 × 200 – 1500 × 800 mm, 43200 m³/h vagy 12000 l/s (10 m/s-nál) füstgáz térfogatáramhoz
  • Alacsony nyomásveszteség nagy áramlási sebességgel, 10 m / s vagy annál nagyobb standard értékkel
  • Automatikus kioldás (AA), kézi kényszervezérlési opció (MA)
  • Egyszerű és gyors, habarcs nélküli beépítés szilárd és szerelt falakba

Általános információ

Alkalmazás

  • Füstgázvezérlő csappantyú, CE jelöléssel és teljesítménynyilatkozattal, hő- és füstelvezetéshez mechanikus füstelvezető rendszerekhez
  • Használható friss levegő (légpótlás) biztosításához a mechanikus füstelszívó rendszereknél
  • Alkalmazható túlnyomásos szellőztető rendszerekben
  • Szellőztetésre használható, ha a mechanikus füstelszívó rendszerek rendelkeznek engedéllyel (általános építőipari alkalmazási engedély) a kombinált rendszerekkel való használathoz
  • Integráció az épületfelügyeleti rendszerbe TROXNETCOM-mal


Különleges ismérvek

  • Cmod füstelvezetéshez és a szellőztetéshez a kombinált rendszerekben, és így a térfogatáram szabályozás köztes lamellaállással megvalósítható
  • Megfelel az EN 12101-8-as szabvány követelményeinek
  • Tűzállósági tulajdonságok az EN 1366-2 és az 1366-10 szerint tesztelve
  • Szivárgási veszteség zárt csappantyúnál az EN 1751, 3. osztálynak megfelelően és szivárgási veszteség a háznál az EN 1751, C osztályának megfelelően.
  • Alacsony zajszint és nyomáskülönbség
  • Tetszőleges levegő áramlási irány
  • A TROXNETCOM segítségével manuális kioldás is lehetséges
  • Integráció az épületfelügyeleti rendszerbe standard busz rendszerekkel
  • Hosszú távú tesztelés az EN 1366-10 szerint, 20000 NYIT / ZÁR ciklussal, osztályozás Cmod


Osztályozás

EI 180/120/90 (vedw-hodw-i<->o) S 1500 Cmod HOT 400/30 MA multi


Névleges méretek

  • Névleges méret B × H: (5mm-es lépésekben): 200 × 200 - 1500 × 800



Teljes hossz L:

  • L = 650 (750, IC kémlelőnyílás panelhez), H = 380-ig
  • L = 600 (IC kémlelőnyílás panel lehetséges), H = 380 – H = 545
  • L = 800 (IC kémlelőnyílás panel lehetséges), H = 550-től


Alkatrészek és tulajdonságok

  • Beépítés független a légáramlás irányától
  • 3-as nyomásszint (üzemi nyomás -1500 - 500 Pa)
  • Automatikus (AA) vagy manuális (MA) kioldás
  • Füstgázvezérlő csappantyú szellőztető funkcióval

Tartozék 1 (horganyzott acél)

  • Nincs bejegyzés: Nincs (alapkivitel)
  • Az 1 karakter határozza meg a kezelési oldalt (0, A, B, F)
  • A 2. karakter határozza meg a beépítési oldalt (0, A, B, F)

Minden kombináció lehetséges

  • 0 Oldal tartozék nélkül
  • Sík védőrács A Drótháló 20 × 20
  • Sík védőrács B Négyszög perforált fém lap, 10 × 10
  • Csatlakozó keret, fém: F Csatlakozó keret, horganyzott acél


Hozzáépíthető elemek 2

  • Nyit/zár működtető egységek, 24 V AC/DC vagy 230 V AC tápfeszültség
  • Hálózati modulok AS-i hálózatba történő integrációra
  • Hálózati modulok egyéb standard busz rendszerekhez


Opcionális termékek

TROXNETCOM

  • Az X-FANS vezérlő egység levegő és füst elszívás szabályozás


TROX-XFANS füstelszívó ventilátorok az X-FANS részeként

  • BVDAX/BVD tetőre szerelhető füstelszívó ventilátor
  • BVW/BVWAXN falra szerelhető füstelszívó ventilátor
  • BVREH/BVRA füstelszívó radiálventilátor
  • BVGAX/BVGAXN füstelszívó jet ventilátorok

Az összes füstelvezető ventilátor tesztelése az EN 12101-3 szabvány szerint történik, típustól függően F200 / F300 / F400 és F600 hőmérsékletre. CE-jelölés és teljesítménynyilatkozat biztosított


A füstelszívó ventilátorok fordulatszámának beállítása

  • Tanúsított X FAN-Control frekvenciaváltó
  • A füstelszívó ventilátorok fordulatszámának biztonságos és pontos beállítása az egyzónás és a többzónás rendszerekben is


Szerkezeti ismérvek

  • Szögletes kialakítás
  • Reverzibilis nyit-zár motor
  • Távirányítás működtető egységgel
  • Alkalmas takarórácsok vagy csatlakozó segédkeretek rögzítésére


Anyagok és felületek

  • Készülékház, lezárólap és motorvédő ház kalcium-szilikát anyagból
  • Sárgaréz csapágyak
  • Rozsdamentes acél csapágyak és hajtótengely


Szabványok és irányelvek

  • Az építési termékekre vonatkozó rendelet
  • EN 12101-8 Füst- és hőszabályzó rendszerek – Füstgázvezérlő csappantyúk
  • EN 1366-10 Épületgépészeti berendezések tűzállósági vizsgálata – Füstgázvezérlő csappantyúk
  • EN 1366-2 Épületgépészeti berendezések tűzállósági vizsgálata – Tűzvédelmi csappantyúk
  • EN13501-4 Építőipari termékek és építőelemek tűzvédelmi besorolása a tűzállósági vizsgálat adatainak felhasználásával
  • EN 1751 Épületek szellőztetése - Elzáróberendezések


Karbantartás

  • A füstgázvezérlő csappantyúknak mindig üzemképesnek kell lenniük, ezért rendszeresen karban kell őket tartani, hogy el tudják látni a kívánt funkciójukat.
  • A karbantartást legalább félévente el kell végezni
  • Karbantartási jegyzőkönyvet kell felvenni, a dokumentumokat pedig meg kell őrizni
  • A füstelvezető rendszer tulajdonosának kell gondoskodnia a füstgázvezérlő csappantyú működésének félévenkénti ellenőrzéséről. Ezt az EN 13306 szabványnak és a DIN 31051 szabványnak megfelelő alapvető karbantartási intézkedések figyelembe vételével kell végrehajtani. Amennyiben két egymást követő félélves teszt során nem találtak hibát, a következő ellenőrzés egy év múlva esedékes.
  • Attól függően, hogy hol lettek a csappantyúk beépítve, országspecifikus előírások is érvényesek lehetnek.
  • A karbantartásra és a szemrevételezésre vonatkozó részleteket a beszerelési és az üzemeltetési utasításokban találja.

Műszaki információk

Működési mód, Műszaki adatok, Gyors méretezés, Kiírási szöveg, Megrendelési kulcs

  • MŰKÖDÉSI MÓD
  • MŰSZAKI ADATOK
  • GYORS MÉRETEZÉS
  • KIÍRÁSI SZÖVEG
  • MEGRENDELÉSI KULCS

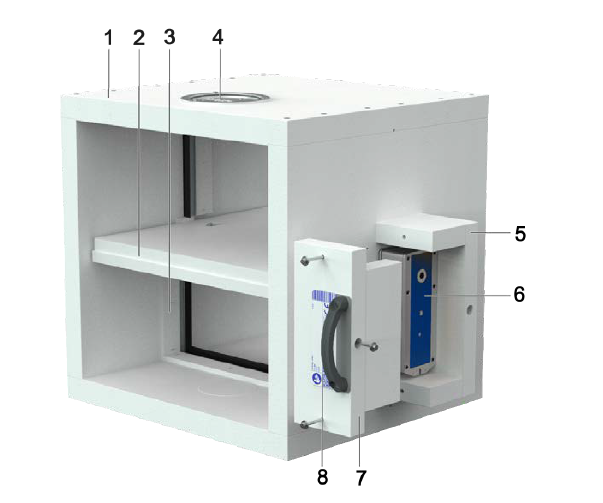

EK2-EU füstgázvezérlő csappantyú EK2-EU_gc_03ai.png

① Ház
② Szabályozólap
③ Ütköző
④ Kémlelőnyílás (opcionális)
⑤ Motor burkolat
⑥ Meghajtás
⑦ A motor burkolatának fedele (nyitva)
⑧ Típustábla


A füstgázvezérlő csappantyúkat mechanikus füstgázvezérlő rendszerekben használják. A füstgázok elszívására használatosak, illetve légpótlást biztosítanak az egyes tűzszakaszokban. A csappantyúk kalcium-szilikát panelekből készültek, amelyeket a hővédő burkolat alatt elhelyezkedő motor nyit és zár. Amikor a rendszer füstöt észlel, a motort egy, a légcsatorna füstérzékelőjéből vagy pedig a tűzjelző rendszerből érkező jel hozza működésbe. A füstgázvezérlő csappantyúknak két biztonságos pozíciójuk van: a nyitott és a zárt.

A több tűzszakaszhoz tartozó tűzálló füstgázvezérlő csappantyúk esetén a biztonságos pozíció vagy a nyitott, vagy pedig a zárt, a tűz helyétől és az elszívandó füst útvonalától függően. Ha a "nyitott" a biztonságos pozíció, a szabad keresztmetszetet tűz esetén is fenn kell tartani. Az automatikus vagy manuális működtetés esetén az EK2-EU lezárólapja a biztonsági pozícióba áll. A meghatározott idő-hőmérséklet görbe szerint az EK2-EU 25 perc múlva is teljesen kinyitható vagy bezárható (MA, manuális kioldás) Az EK2-EU típusú füstgázvezérlő csappantyúkat modulációs alkalmazásokhoz is engedélyezték (Cmod) - a lezárólap bármilyen közbenső helyzetbe állítható, ami lehetővé teszi a túlnyomás beállítását.Az üzembiztosság fenntartásához a füstgázvezérlő csappantyút rendszeresen karban kell tartani.


Névleges méretek: B x H200 × 200 mm – 1500 × 800 mm
Térfogatáram-tartomány12000 l/s vagy 43200 m³/h-ig
Nyomáskülönbség-tartományNyomásszint 3, –1500 – 500 Pa
Üzemi hőmérséklet-30 – 50 °C harmatpont alatti hőmérséklet nélkül
Rááramlási sebesség*≤ 10 m/s a legnagyobb méretnél

>10 – 15 m/s kisebb méreteknél 43200 m³/h-ig
Levegő szivárgás zárt lezárólapnálEN 1751, legalább 3 osztály
Készülékház tömörségEN 1751, C. osztály
EC megfelelőségEU építési termékekre vonatkozó rendelet 305/2011

EN 12101-8 Füst- és hőszabályzó rendszerek – Füstgázvezérlő csappantyúk

EN 1366-10 Épületgépészeti berendezések tűzállósági vizsgálata – Füstgázvezérlő csappantyúk

EN 1366-2 Épületgépészeti berendezések tűzállósági vizsgálata – Tűzvédelmi csappantyúk

EN13501-4 Építőipari termékek és építőelemek tűzvédelmi besorolása a tűzállósági vizsgálat adatainak felhasználásával

EN 1751 Épületek szellőztetése - Elzáróberendezések
TeljesítménynyilatkozatDoP/EK2-EU/001

* Ha a működtetést (a lezárólap helyzetének megváltoztatását, a véghelyzetből való elmozdulást) 10 m / s feletti sebesség esetén biztonságosan meg lehet akadályozni, akkor a maximális méretig minden méret használható 15 m/s maximális rááramlási sebességel.



  • Az A, B és C beépítési típusok eltérésekhez vezetnek a nyomásveszteség tekintetében, és ezeket a méretezésnél figyelembe kell venni.
  • A projekt-specifikus adatokon alapuló pontos értékeket az Easy Product Finder tervezőprogramunkkal lehet meghatározni.
  • Az Easy Product Finder 2-t le tudja tölteni weboldalunkról


Méretezési példa:

A füstgázvezérlő csappantyú méretezés ("C" beépítési típus) adott térfogatáram és korlátozott beépítési nyílás alapján

  • Levegő térfogatáram: qv ≥ 15000 m³/h
  • Beépítési nyílás maximális magassági mérete : H (beépítési nyílás) = 1.2 m
  • Ellenőrző hozzáférési panel, fali csatlakozók és védőrács a RAL 9022 színre festve
  • Névleges magasság (H) meghatározása EK2-EU: Falnyílás (H = 1200 mm) - burkolatvastagság (100 mm) - körbefutó rés (felül 50 mm, alul 50 mm) = 1000 mm

Termék kiválasztás
EK2-EU-MA-IC/HU/1000 × 600 × 800/01/B24/P1-RAL 9022

Eredmény

  • qv = 15120 m³/h (térfogatáram)
  • v = 7.0 m/s (a levegő áramlási sebessége a névleges méret vagy az rááramlási keresztmetszet alapján)
  • Δpt  = 55 Pa (összes nyomásveszteség védőráccsal, "C" típusú beépítési mód)

Méretezés további 15000 m³ befújt levegő biztosításához ("B" beépítési típus) a megadott maximális 3,5 m/s rááramlási sebesség alapján

  • Levegő térfogatáram: qv ≥ 15000 m³/h
  • Rááramlási sebesség: v ≤ 3.5 m/s
  • Ellenőrző hozzáférési panel, fali csatlakozók és védőrács a RAL 9022 színre festve

Termékkiválasztás
EK2-EU-MA-IC/HU/1500 × 800 × 800/01/B24/P1-RAL 9022

Eredmény

  • qv = 15120 m³/h (térfogatáram)
  • v = 3.5 m/s (a levegő áramlási sebessége a névleges méret vagy a rááramlási keresztmetszet alapján)
  • Δpt = 14 Pa (összes nyomásveszteség védőráccsal, "B" típusú beépítési mód)

Ez a műszaki leírás bemutatja a termék általános jellemzőit. Az egyedi változatokhoz tartozó szövegezés az Easy Product finder tervező programunkkal generálható le.

Téglalap alakú vagy négyszögletes füstmentesítő csappantyúk az EN 12101-8-as termékszabvány szerint, az EN 1366-10 és az EN 1366-2 szerint vizsgálva, füstelvezető rendszerekben való használatra. A füstmentesítő csappantyúk nem csak a füst és a hő elvezetésére használatosak, hanem a veszélyes és mérgező gázok szabályozott eltávolítására is.
Az EK-JZ füstgázvezérlő zsalu túlnyomásos rendszerekben és nyomáscsökkentésre is felhasználható gázzal oltó rendszerekben. Alkalmas az oltógázok elvezetésére vagy légpótlásra a természetes vagy mechanikus egy vagy több füstszakaszt érintő füstelvezető rendszerekben és minden hasonló rendszerben, amelyeknek modulációs alkalmazásoknak kell megfelelniük.
.Az EK-JZ alkalmazható kombinált füstelvezető rendszerekben is, amelyek szabályozott szellőzésre vonatkozóan jóváhagyásra kerültek. A tűzálló füstgázvezérlő zsalu több füstszakaszos rendszerek esetén építhető tűzálló légcsatornába, tűzálló légcsatornára, vagy füstaknába és tűzálló szabványos szerkezetekbe. Vezérlése egy nyit/zár üzemű motorral történik melyek kiegészíthetők gyárilag vezérlőegységekkel, melyek gyárolag felszerelve és bekábelezve a hővédő burkolat alatt kapnak helyet.

Ekvivalencia kritériumok

EI 120/90 (vedw i↔o) S1000 Cmod HOT400/30 MA multi

Különleges ismérvek

  • Cmod működési módhoz füstelvezetéshez és szellőztetéshez a kombinált rendszerekben, ennek köszönhetően a térfogatáram szabályozás köztes lamellaállással kivitelezhető
  • Megfelel az EN 12101-8-as szabvány követelményeinek
  • Tűzállósági tulajdonságok az EN 1366-2 és az 1366-10 szerint tesztelve
  • Szivárgási veszteség zárt csappantyúnál az EN 1751, 3. osztálynak megfelelően és szivárgási veszteség a háznál az EN 1751, C osztályának megfelelően.
  • Alacsony zajszint és nyomáskülönbség
  • Tetszőleges levegő áramlási irány
  • A TROXNETCOM segítségével manuális kioldás is lehetséges
  • Integráció az épületfelügyeleti rendszerbe standard busz rendszerekkel
  • Hosszú távú tesztelés az EN 1366-10 szerint, 20000 NYIT / ZÁR ciklussal

Anyagok és felületek

  • Készülékház, lezárólap és motorvédő ház kalcium-szilikát anyagból
  • Sárgaréz csapágyak
  • Rozsdamentes acél csapágyak és hajtótengely

EK2-EUMAICC1 / DE / 1500 × 800 × 800 / 03 / A0 / B24A / P1
||||||||||
12345678910

1 TípusEK2-EU
Füstgázvezérlő csappantyú egy lezárólappal az EN 12101-8 szerint


2 Kialakítás
Burkolat:

MA Kialakítás burkolattal


3 Kémlelőnyílás panel

Nincs bejegyzés: Nincs (alapkivitel)
IC Két kémelőnyílással a ház L hosszáról függően


4 felületkezelés
Nincs bejegyzés: Nincs (alapkivitel)

C1 Promat SR impregnálás (csak a kálcium-szilikát felületeken)


5 Célország
HU Magyarország

CH Svájc
AT Ausztria
NL Hollandia
és egyéb


6 Névleges méret B x H x teljes hossz L [mm]

Névleges méret B × H: (5 mm-es lépésekben)

. 200 × 2001500 × 800Teljes hossz L:L = 650 (vagy 750, IC kémlelőnyílásos kialakításhoz), H = 380 méretig
L = 600 (IC kémlelőnyílás lehetséges) H = 385 - H = 545
L = 800  (IC kémlelőnyílás lehetséges ) H = 550-től


7 Tartozékok

01
Rögzítő fülek (a mennyiség B x H-tól függ)

02 Szálerősített papír (2 db magas hőmérsékletű szigetelőcsík, B és H mérethez)
03 Rögzítő fül és szálerősített papír


8 Tartozékok 1
(horganyzott acél)
Nincs bejegyzés: Nincs (alapkivitel)
Az 1. karakter határozza meg a kezelési oldalt (0, A, B, F)

A 2. karakter határozza meg a beépítési oldalt (0, A, B, F)
Kombinációk lehetségesek
0
oldal tartozék nélkül
Sík takarórács:

A Horganyzott háló 20 x 20
Négyszög keresztmetszetű perforált lemez lap 10 x 10

Csatlakozó segédkeret, fém:
Csatlakozó keret, horganyzott acél


9 Tartozékok 2
Belimo motorok

24 V AC/DC:
B24 BE 24-12-ST TR; BEE 24-ST TR, BEN 24-ST TR
230 V AC:
B230 BE 230-12 TR; BEE 230 TR, BEN 230 TR


Motor + bővítés: előre felszerelt, burkolattal 1 + 2:

B24X  BE 24-12-ST TR; BEE 24-ST TR, BEN 24-ST TR
B230X  BE 230-12 TR; BEE 230 TR, BEN 230 TR


Szellőztető működés C
mod1: Folyamatos szabályozású motor vagy végálláskapcsoló

24 V AC/DC: DC 2...10 V működési tartománnyal, Cmod1
B24SR BEE 24 SR TR, BEN 24 SR TR (nem 40 Nm-nél)
24 V AC/DC: végálláskapcsolóval működés Cmod1
B24M BE 24-12-ST TR (24 V AC/DC) (kizárólag 40 Nm-rel)
230 V AC: végálláskapcsolóval a funkcióhoz Cmod1
B230M BE 230-12 TR (230 V AC) (kizárólag 40 Nm-rel)


Vezérlő modul és motor kombinációi

Jelzés modul, TROXNETCOM:

B24A BE24 + AS-EM/EK, 30 V DC (AS-i)2
B24AS BE24 + AS-EM/SIL2, 30 V DC (AS-i)2
B24AM BE24 + AS-EM/M, 30 V DC (AS-i)2, funkció Cmod1


Egyéb kommunikációs modulok:

Belimo: Kommunikációs és táp modul
B24BKNE BE24 + BKNE230-24
BV-Control: Kommunikációs és tápegység SLC® technológiával:
B24C BE24 + BC24 G2
Agnosys: BRM-10-F tűzvédelmi csappantyú és füstgázvezérlő csappantyú modul
B24D BE24 + BRM-10-F-ST
B230D BE230 + BRM-10-F


Funkció Cmod alezárólap köztes állapotáért

Az AS-i rendszer az ipari szabvány AS-Interface technológiáján alapul

10 Felület (Hozzáépíthető elemek 1)
Nincs bejegyzés: Nincs (alapkivitel)
P1 Porszórt festéssel, RAL Classic színkód szerinti színben

PS PS: Porszórt DB színkód ...Felületi fényesség:
RAL 9010 50 %
RAL 9006 30 %
Minden más RAL szín 70%

Rendelési példa: EK2-EU/MA-IC-C1 /HU/1500x800×800/03 /A0/B24/P1-RAL9010-50%
1TípusEK2-EUFüstgázvezérlő csappantyú egy lezárólappal
2KialakításMAKialakítás burkolattal
3FelületkezelésC1Promat SR impregnálás a kálcium-szilikát felületeken
4Beépítési célországHUMagyarország
5Névleges méret1500 × 800 × 800B = 1500, H = 800, L = 800 [mm]
6Tartozékok03Szállítási csomag rögzítő fülekkel és szálerősített papírral
7Hozzáépíthető elemek 1A0Kezelési oldal: Sík védőrács dróthálóval 20 x 20
8Hozzáépíthető elemek 2B24A névleges mérettől függően előre kiválasztott 24 V-os meghajtás
9Rács felületekP1-RAL9010 50 %Védőrács porszórt bevonattal, RAL 9010, tiszta fehér

Méretek, termékleírás

  • MÉRETEK
  • TERMÉK LEÍRÁS
EK2-EU M és L méretek

[1] Kezelési oldal
[2] Beépítési oldal
① EK2-EU
② Csatlakozó keret (opcionális)
FIGYELEM: A csatlakozó keret névleges mérete mindig B + 20
mm és H + 20 mm (10 mm távolság a nyitott csappantyú
karima mindkét oldalon).
③ Rögzítő csavar
④ Tömítés
⑤ A motorhoz való hozzáférhetőség biztosítása érdekében
kérjük szabadon hagyni
⑥ Motor burkolat
⑦ Modul burkolat

Méretek

(1)HLL₃L₄
S200 – 380650 *97208
S200 – 380750 *197208
M385 – 545600210210
L550 – 800800310310
(1) Méret

* 650 mm kémlelőnyílás nélkül és 750 mm kémlelőnyílással

Tömeg [kg] (standard házhosszak)

(1)LHB
200300400500600700800900100011001200130014001500
S6502003136414651556065707580848994
2503339444954596469747984899499
30036414752576267727783889398103
380384449556065717681869297102108
M60040039 44 49 55 60 65 70 75 81 86 91 96 101 107
4504147525763687379849095100106111
5004449556066717782889399104110116
54546515763697480869197103108114120
L800600606774818896103110117124131138146153
650637077859299107114121129136143150158
7006673818896103110118125133140148155163
7506976849199107114122130137145153160168
80072798795103110118126134142150157165173

Telepítés és üzembe helyezés

  • Beszerelés beton- vagy vakolt aknafalakba
  • Beépítés szerelt falakba
  • Beszerelés vizsgált, tűzálló, függőleges vagy vízszintes füstelvezető légcsatornákba vagy légcsatornákra
  • Beszerelés tűzálló REI 90 vagy EI 90 falakba
  • Minimum 35 mm-es falvastagságú, kalcium-szilikátból készült füstelvezető légcsatornákhoz
  • Acéllemez füstelszívó légcsatornákhoz
  • Beszerelést követően a csappantyúknak hozzáférhetőnek kell maradniuk szemrevételezés, tisztítás és javítás céljából
  • A csatlakoztatott füstelvezető légcsatornáknak rendelkezniük kell revíziós nyílással.
  • A mechanikus füstelvezető rendszerek számára szükséges az, hogy a tápfeszültség tűz esetén is biztosított legyen.



Megjegyzés:
A füstgázvezérlő csappantyúkat az üzemeltetési és beépítési útmutatónak megfelelően kell beszerelni, csatlakoztatni és rögzíteni.


Adalap

  • Adalap
  • HOZZÁÉPÍTHETŐ ELEMEK

Hozzáépíthető elemek 1

F, A, B, Q – Csatlakozó segédkeretek és takarórácsok


Alkalmazás
  • Az acéllemezből készült füstelvezető légcsatornákhoz az (F) csatlakozó segédkeretre van szükség.
    FIGYELEM: A csatlakozó keret névleges mérete mindig B + 20 mm (10 mm távolság a nyitott csappantyú karimától mindkét oldalon).
  • A takarórácsok a csappantyúhoz, vagy pedig a légcsatornák végeihez csatlakoznak; ez az alkalmazás az EN 1366-10 tűztesztje alapján került jóváhagyásra.
  • A takarórács szabad keresztmetszetének kb. 80%-a hullámos drótháló (A) és kb. 70%-a perforált fémlap
  • A csatlakozó segédkereteket és takarórácsokat a gyárban rögzítik a csappantyúkhoz
  • A csatlakozó segédkeretek és a takarórácsok külön is rendelhetők.

Anyagok és felületek

  • F: horganyzott acéllemezből készült csatlakozó segédkeret

Takarórácsok

  • A: Hullámos horganyzott acél drótháló
  • B: Horganyzott acéllemezből készült perforált fémlap
  • Q: Horganyzott acéllemezből készült perforált fémlap

Hozzáépíthető elemek felületi kezelése

  • Nincs bejegyzés: nincs felületi kezelés (alapkivitel)
  • P1 Porszórt, RAL CLASSIC színkód szerint
  • PS: Porszórt, DB színkód....

Felületi fényesség

  • RAL 9010 50 %
  • RAL 9006 30 %
  • Minden más RAL szín 70%


Hozzáépíthető elemek 2


Alkalmazás

  • Automatikus (AA) vagy manuális (MA) működésű nyit/zár motorok a füstgázvezérlő csappantyúk nyitásához és zárásához.
  • Integrált végálláskapcsolók a végállások jelzésére
  • Kényszervezérlés akár 25 percen keresztül
  • A normál működés környezeti hőmérséklete -30 - +50°C, akár 95%-os relatív páratartalomig, harmatpont alatti hőmérséklet nélkül, nincs kondenzáció képződés (EN 60730-1)
  • Két, potenciálmentes integrált végálláskapcsoló tudja jelezni a csappantyú lezárólapjának pozícióját (NYITOTT és ZÁRT)
  • A 24 V-os működtető egység stekkerrel rendelkezik, ennek köszönhetően gyorsan kialakítható a csatlakozás a TROX AS-i busz rendszerrel.
  • A 230 V AC működtető egység csatlakozókábele érvéghüvelyekkel van felszerelve

Változatok

B24

  • Tápfeszültség 24 V AC/DC
  • BEN24-ST TR: Nyomaték 15 Nm
  • BEE24-ST TR: Nyomaték 20 Nm
  • BE24-12-ST TR: Nyomaték: 40 Nm


B230

  • Tápfeszültség: 230 V AC
  • BEN230 TR: Nyomaték 15 Nm
  • BEE230 TR: Nyomaték 25 Nm
  • BE230-12 TR: Nyomaték 40 Nm


B24-SR

  • BEN24-SR: Nyomaték 15 Nm
  • BEE24-SR: Nyomaték 25 Nm


A füstgázvezérlő csappantyú működtetéséhez szükséges forgatónyomaték a mérettől függ, emiatt a motor típusa nem választható meg szabadon.

Beépítési információk

  • A motor kábelének a hővédő burkolaton történő átvezetéséhez pontos méretű furatra van szükség (kábel ∅ + 1 mm).
  • Vezetékrögzítőre van szükség
  • A karbantartásra és a szemrevételezésre vonatkozó részleteket a beszerelési és az üzemeltetési utasításokban találja.


Az EK2-EU hajtóműveit a nyomatéktól és a rendelési opciótól (megrendelési kód részlete) függő méret szerint méretezik. A nyomatéktáblázat segítségével meg lehet határozni a megfelelő meghajtást. Köztes méret esetén a következő nagyobb méretet kell választani.



Elektromos kapcsolási rajzok, műszaki adatok



ÁllítómotorBEN24-STBEE24-STBE24-ST
Tápfeszültség (AC)AC 19.2 – 28.8 V, 50/60 Hz
Tápfeszültség (DC)DC 21.6 – 28.8 V, 50/60 Hz

Energiafogyasztás - mozgás közben

3 W2,5 W

12 W

Energiafogyasztás - készenlétben

0,1 W

0,5 W

Teljesítményadatok kábel méretezéshez

Imax. 8.2 A 5 ms-nál
Nyomaték15 Nm25 Nm

40 Nm

Futásidő 90°

< 30 s

Végálláskapcsoló

2 × EPU
Kapcsolási áramerősség1 mA – 3 A (0.5 A induktív), AC 250 V1 mA – 6 A (0.5 A induktív), AC 250 V
Végálláskapcsoló – nyitva
Végálláskapcsoló – zárva80°87°
Csatlakozó kábel – állítómotorKábel 1 m, 3 × 0.75 mm², halogénmentes

A végálláskapcsolók csatlakozó kábele

Kábel 1 m, 6 × 0.75 mm², halogénmentes
IEC védettségi osztályIII biztonságos alacsony feszültség, SELV
Védettségi osztály

IP 54

EC megfelelőségCE a 2014/30/EU szerint

Kisfeszültségű irányelv a 2014/35 / EU szerint
Üzemi hőmérséklet-30 – 55 °C
Tömeg0,9 kg1,1 kg

2,7 kg

,
ÁllítómotorBEN230 TRBEE230 TRBE230 TR
Tápfeszültség (AC)AC 198 – 264 V, 50/60 Hz

Energiafogyasztás - mozgás közben

4 W3,5 W

8 W

Energiafogyasztás - készenlétben

0,4 W0,5 W

Teljesítményadatok kábel méretezéshez

Imax. 4 A 5 ms-nálImax. 7,9 A 5 ms-nál
Nyomaték15 Nm25 Nm

40 Nm

Futásidő 90°

< 30 s

Végálláskapcsoló

2 × EPU
Kapcsolási áramerősség1 mA – 3 A (0.5 A induktív), AC 250 V1 mA – 6 A (0.5 A induktív), AC 250 V
Végálláskapcsoló – nyitva
Végálláskapcsoló – zárva80°87°
Csatlakozó kábel – állítómotorKábel 1 m, 3 × 0.75 mm², halogénmentes

A végálláskapcsolók csatlakozó kábele

Kábel 1 m, 6 × 0.75 mm², halogénmentes
IEC védettségi osztályII megerősített szigetelés
Védettségi osztály

IP 54

EC megfelelőségCE a 2014/30/EU szerint

Kisfeszültségű irányelv a 2014/35 / EU szerint
Üzemi hőmérséklet-30 – 55 °C-30 – 50 °C
Tömeg0,9 kg1,1 kg

2,7 kg

,
ÁllítómotorBEN24-SRBEE24-SR
Tápfeszültség (AC)AC 19.2 – 28.8 V, 50/60 Hz
Tápfeszültség (DC)DC 21.6 – 28.8 V, 50/60 Hz

Energiafogyasztás - mozgás közben

3 W

Energiafogyasztás - készenlétben

0,3 W

Teljesítményadatok kábel méretezéshez

Imax. 8.2 A 5 ms-nál
Nyomaték15 Nm25 Nm
Futásidő 90°

< 30 s

Végálláskapcsoló

2 × EPU
Kapcsolási áramerősség1 mA – 3 A (0.5 A induktív), AC 250 V
Végálláskapcsoló – nyitva
Végálláskapcsoló – zárva80°
Csatlakozó kábel – állítómotorKábel 1 m, 4 × 0.75 mm², halogénmentes

A végálláskapcsolók csatlakozó kábele

Kábel 1 m, 6 × 0.75 mm², halogénmentes
IEC védettségi osztályIII biztonságos alacsony feszültség, SELV
Védettségi osztály

IP 54

EC megfelelőségCE a 2014/30/EU szerint

Kisfeszültségű irányelv a 2014/35 / EU szerint
Üzemi hőmérséklet-30 – 55 °C
Tömeg1,1 kg0,9 kg

Interfészek magasabb szintű rendszerekhez

A TROX tűz- és füstvédelmi rendszerek szabványosított interfésszel rendelkeznek a központi épületirányítási rendszerek számára. A legegyszerűbb esetben az interfész diszkrét jelző érintkezőkből áll, amelyek összekapcsolják a TROX rendszerek és egyéb épületelemek váltakozó be- és kimeneteit.

A füstgázvezérlő csappantyúk szabályozó és kommunikációs modul

TípusB24AB24ASB24BKNEB24CB230DB24DB24AM
Típus

AS-EM/EK

AS-EM/SIL2

BKNE230-24BC24BRM-10-FBRM-10-F-STASEM/M
EK-EU

×

×

×

×

×

×

×

EK-JZ

×

×

×

×

×

×

×

Megjegyzés:

A működtető egységeket és a kommunikációs modulokat együtt vizsgálták be a gyárban; csak bevizsgált kombinációkat szabad használni.


B24A – AS-EM/EK


Alkalmazás

  • A füstgázvezérlő csappantyúk szabályozására való modul
  • A csappantyú lezárlóapjának pozícióját NYITOTT és ZÁRT pozícióban kijelzi
  • A működtető egységek a vezérlővel való kommunikáció nélkül is beindíthatóak
  • LED-ek a NYÍLT és ZÁRT helyzethez; üzem közbeni hibák felügyelete
  • Beépített AS-interfész slave
  • A fogadott jelek felügyelete
  • A master használható a lezárólap futásidejének felügyeletére
  • A modul és a 24 V DC-s motor tápellátása az AS-interfészen keresztül történik (2-kábeles szabályozás)
  • Stekkeres csatlakozás Belimo motorhoz (a gyárban kerül rögzítésre és vezetékezésre)


Alkalmazás

B24A – A füstgázvezérlő csappantyúra szerelve

Leírás

AS-EM/EK

Elektromos tervezés

4 input/3 output

Kimeneti funkció

PNP tranzisztor

Üzemi feszültség

26.5 – 31.6 V DC

Áramfogyasztás motorral együtt

450 mA

Bemenetek

Kapcsolás

DC PNP

Érzékelő üzemi feszültség

AS-i

Feszültség-tartomány

18 – 30 V AC

Rövidzárlat elleni védelemmel

Igen

Kapcsolási szint - magas jel 1

10

Bemenet magas/alacsony

> 7 mA/< 2 mA

Bemeneti karakterisztika

IEC 61131-2 típus 2

Kimeneti PNP

Galvanikusan leválasztva

Nem

Max terhelés kimenetenként

400 mA per kimenet/400 összesen (AS-i-ről)

Kimenetek, relé

Galvanikusan leválasztva

Igen

Maximális feszültség

32 V

Max. terhelés

500 mA

Környezeti hőmérséklet

-5 – 75 °C

Védelmi szint, IEC védelmi osztály

IP 42

AS-I profil

S-7.A.E

I/O Konfiguráció

7 Hex

ID kód

7 Hex

EMC

EN 61000-6-2; EN 61000-6-3



B24AS – AS-EM/SIL2

Alkalmazás
  • A füstgázvezérlő csappantyúk szabályozására való modul
  • A csappantyú lamelláinak pozícióját NYITOTT és ZÁRT pozícióban érzékeli
  • SIL2-ig jóváhagyva az IEC/EN 61508 alapján
  • Beépített AS-interfész slave
  • A fogadott jelek felügyelete
  • A master használható a lezárólap futásidejének felügyeletére
  • Csatlakozás csatlakozó kapcsokkal
  • A modul és a 24 V DC-s motor tápellátása az AS-interfészen keresztül történik (2-kábeles szabályozás)
  • Stekkeres csatlakozás Belimo motorhoz (a gyárban kerül rögzítésre és vezetékelésre)


Alkalmazás
B24AS – A füstgázvezérlő csappantyúra szerelve


,
Leírás

AS-EM/SIL2

Üzemi feszültség

26.5 – 31.6 V DC

Áramfogyasztás

< 400 mA AS-i-ről

Max terhelés kimenetenként

340 mA

Max terhelés modulonként

340 mA

Állapotjelző LED

AS-i táp

1 x zöld

Periféria hiba

1 x vörös villogó

Kommunikáció hiba

1 x vörös állandó

Kimenet Q0

1 x sárga (DO0)

Kimenet Q1

1 x sárga (DO1)

Bemeneti állapot LED SI-1

1 x sárga

Bemeneti állapot LED SI-2

1 x sárga

Bemeneti állapot DI0

1 x sárga (DI0)

Bemeneti állapot DI1

1 x sárga (DI1)

Bemeneti állapot DI2

1 x sárga (DI2)

Bináris bemenet

2 kimenet tranzisztorral (általában 24V DC az AS-I ről, feszültség tartomány 18-30V)

Üzemi hőmérséklet

-20 – 70 °C

Tárolási hőmérséklet

-20 – 75 °C

Védelmi szint, IEC védelmi osztály

IP 54

Ház anyaga

Műanyag

AS-I profil

S-7.B.E (Munkabiztonság) és S7.A.E (motor modul)

EMC

EN 61000-6-2; EN 61000-6-3


B24AM – AS-EM/M

Alkalmazás
  • A füstgázvezérlő csappantyúk szabályozására való modul CmodMűködés:
  • A csappantyúlap végállapotainak érzékelésére szolgál (NYITOTT és ZÁRT)
  • A lezárólap 8 köztes helyzetének időszabályozott kiválasztása (nyitási szög a 20 % – 70 %)
  • A működtető egységek a vezérlővel való kommunikáció nélkül is indíthatóak
  • Beállítható vészhelyzeti állás (NYITOTT vagy ZÁRT)
  • LED-ek a NYÍTOTT és ZÁRT helyzethez; üzem közbeni hibák felügyelete
  • Beépített AS-interfész slave
  • A fogadott jelek felügyelete
  • A master használható a lezárólap futásidejének felügyeletére
  • Tápellátás a modulhoz és a 24 V DC-s motorhoz az AS-interfészen keresztül történik (2-kábeles szabályozás)
  • Csatlakozófejes csatlakozás Belimo működtető egységhez


Alkalmazás
B24AM – A füstgázvezérlő csappantyúra szerelve


LeírásASEM/M

Elektromos tervezés

4 input/3 output

Kimeneti funkció

PNP tranzisztor

Üzemi feszültség

26.5 – 31.6 V DC

Áramfogyasztás motorral együtt

450 mA

Bemenetek

Kapcsolás

DC PNP

Érzékelő üzemi feszültség

AS-i

Feszültség-tartomány

18 – 30 V AC

Rövidzárlat elleni védelemmel

Igen

Kapcsolási szint - magas jel 1

10

Bemenet magas/alacsony

> 7 mA/< 2 mA

Bemeneti karakterisztika

IEC 61131-2 típus 2

Kimeneti PNP

Galvanikusan leválasztva

Nem

Max terhelés kimenetenként

400 mA per kimenet/400 összesen (AS-i-ről)

Kimenetek, relé

Galvanikusan leválasztva

Igen

Maximális feszültség

32 V

Max. terhelés

500 mA

Környezeti hőmérséklet

-5 – 75 °C

Védelmi szint, IEC védelmi osztály

IP 42

AS-I profil

S-7.A.E

I/O Konfiguráció

7 Hex

ID kód

7 Hex

EMC

EN 61000-6-2; EN 61000-6-3



B24BKNE – Kommunikációs modul


Alkalmazás

  • Kommunikációs és tápellátás modul a 24 V-os füstgézvezérlő csappantyúhoz, állapotjelző LEDek, csappantyú vezérlő jel biztosítása, 230V AC csatlakozás, 1m kábel, halogénmentes


Üzem
B24BKNE – BKNE230-24 kommunikációs modul


LeírásBKNE230-24

Névleges feszültség

230 V AC 50/60 Hz

Működési tartomány

198 – 264 V AC

Méretezés

19 VA (motorral együtt)

Energiafogyasztás

10 W (motorral együtt)

Hossz / keresztmetszet

Motoron = 1 m, 3 (6*) × 0.75 mm² (halogénmentes)

IEC védettségi osztály

II (védőszigetelés)

Környezeti hőmérséklet

-30 – 50 °C

Tárolási hőmérséklet

-40 – 80 °C

Védettségi osztály

IP 54

EC megfelelőség

EMC 89/336/EEC, 73/23/EEC

Működési mód

Típus 1 (EN60730-1)

Szoftver osztály

A (EN60730-1)

Karbantartás

Karbantartásmentes

Tömeg

680 g



B24C – Kommunikációs modul

Alkalmazás
  • SLC technológia
  • A csappantyú motor szabályozásához BC 24 modul kerül felhasználásra
  • Tápellátás és kommunikáció egy felcserélhető kéteres kábellel, SLC24-16B rendszerrel.
  • Termoelektromos kioldó mechanizmus és/vagy légcsatornában lévő füstérzékelő további készülékek nélkül csatlakoztatható.


Alkalmazás
B24C – BC24-G2 Kommunikációs modul a BV-Control AG -től


LeírásB24C

Névleges feszültség

SLC® szabályozó modul

Energiafogyasztás

1 W

Csatlakozások

Elektromos bekötés csavaros csatlakozókkal

Csappantyú tápellátás

24 V

Környezeti hőmérséklet

-20 – 50 °C

Tárolási hőmérséklet

-20 – 80 °C

Pártartalom

95% rh, kondenz mentes

Tömeg

255 g

B × H × T

114 × 153 × 54 mm

Max. impulzus feszültség

2.5 kV (EN60730-1)



B24D, B230D - Kommunikációs modul

Alkalmazás
  • AGNOSYS rendszer
  • A BRM-F-ST modul a füstgázvezérlő csappantyú monitorozására és szabályozására használatos
  • Gyűrű topológiában akár 126 modul is csatlakoztatható


Alkalmazás
B24D – AGNOSYS BRM10FST kommunikációs modul
B230D – AGNOSYS BRM10F kommunikációs modul


,
LeírásB24D/B230D

Névleges feszültség

18 - 32 V DC (tipikusan 24 V)

Csatlakozások

Elektromos bekötés csavaros csatlakozókkal

Csappantyú tápellátás

24/230 V AC 24 V DC

Környezeti hőmérséklet

0 – 45 °C

Pártartalom

90% rh, kondenz mentes

Tömeg

510 g

B × H × T

158 × 180 × 65 mm

Letöltések

termékinformáció

tanúsítványok

kezelési útmutatók

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Oldal megosztása

Oldal ajánlása

Oldal ajánlása, hivatkozás küldése e-mailben.

A *-gal jelölt mezők kitöltése kötelező.

Oldal megosztása

Köszönjük, hogy ajánlott minket!

Ajánlását elküldtük és hamarosan meg kell érkeznie.


Kapcsolat

Hol tartózkodik Ön?

Adja meg üzenetét és kérése típusát
Tel.: +36 (1)212-1211 | Fax: +36 (1)212-0735

A *-gal jelölt mezők kitöltése kötelező.

Kapcsolat

Köszönjük üzenetét!

Az üzenet elküldve, hamarosan feldolgozzuk. Szervizigényekkel foglalkozó részlegünk a lehető leghamarabb felveszi Önnel a kapcsolatot.
Általános, termékekkel, szolgáltatásokkal kapcsolatos kérdéseivel a következő telefonszámokon is fordulhat hozzánk:
Tel.: +36 (1)212-1211 | Fax: +36 (1)212-0735

Kapcsolat

Hol tartózkodik Ön?

Adja meg üzenetét és kérése típusát
Tel.: +36 (1)212-1211 | Fax: +36 (1)212-0735

Attachment (max. 10MB)

A *-gal jelölt mezők kitöltése kötelező.

Kapcsolat

Köszönjük üzenetét!

Az üzenet elküldve, hamarosan feldolgozzuk. Szervizigényekkel foglalkozó részlegünk a lehető leghamarabb felveszi Önnel a kapcsolatot.
Általános, termékekkel, szolgáltatásokkal kapcsolatos kérdéseivel a következő telefonszámokon is fordulhat hozzánk:
Tel.: +36 (1)212-1211 | Fax: +36 (1)212-0735
